PRODUCTS

多様なニーズに答える豊富なラインナップ

スピーカーケーブル「79strand」を1978年に発表して以来、Hi-Fiオーディケーブルのリーディングカンパニーとして常に革新的な製品を市場へ供給しているQED。

その製品展開は幅広く、スピーカーケーブルのみならずアナログインターコネクトケーブル、サブウーハーケーブル、そしてデジタルケーブルまで様々なニーズに答えるラインナップを取り揃えています。

このような設計思想や品質が評価され、多数の権威あるアワードを受賞しています。

-AIRLOC : 革新的なプラグ・ソリューション

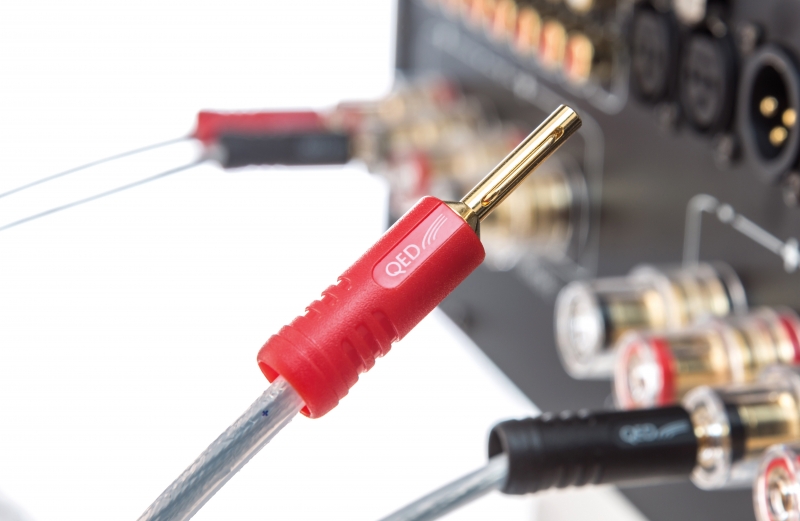

XT25 CABLE Amplifier Lifestyle 4



Airloc™は冷間溶接を用いた端末処理方法で、今までのケーブルプラグの概念を超越した全く新しいプラグ・システムです。

優れた抵抗特性を誇るQEDのスピーカーケーブルはもとより、導体のサイズが適合すれば、他社のスピーカーケーブルに使用してもパフォーマンスアップが見込めます。

細部にこだわり抜き、高いパフォーマンスの発揮するケーブル(導体)を使用してもコンポーネント接続の中で最も脆弱な部分であるアンプやスピーカー端子との物理的なコネクト・インターフェースであるプラグを軽視してしまうのは非常にもったいないことです。



下の写真で見られるように、顕微鏡などを用いると典型的な銅線の表面は非常に粗いことが分かります。

coppersurface



安価なバナナプラグなどに見られるようにネジで導体を固定するプラグを使用した場合、電気的な接触は比較的少数の場所でしか行われません。

加えてプラグ内部に空間が存在するため酸化層が形成されてしまいます。これは銅が短時間でも空気にさらされている場合は避けられません。

Airloc™では専用の冷間圧接圧着式のプラグを使用します。導体とプラグを押しつぶすことで接触面積を広くし、抵抗を低減させます。

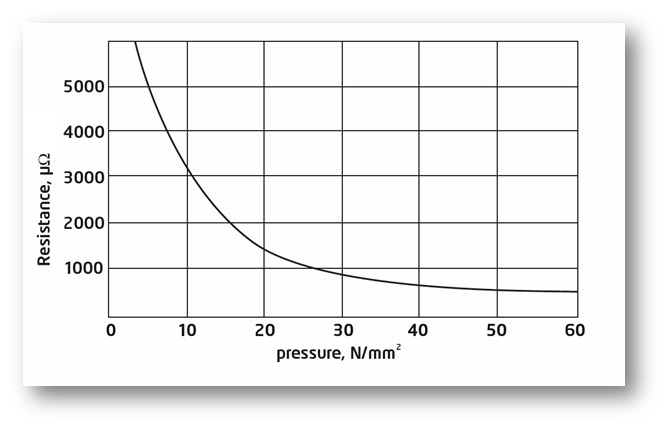

下のグラフからもわかるように、全圧をかけた時点で接合部の抵抗値は最小値に達しています。



airlocgraph3








Airloc™プラグは導体とプラグを高圧力で押しつぶすことで、接触面積の向上と抵抗の低減を実現しています。

この処理には専用のツールと認定エンジニアによる作業が必要となります。

また、Airloc™ではプラグと導体の接合部から空気が取り除かれているため、接触面が酸化することを防ぎ、低抵抗をキープします。

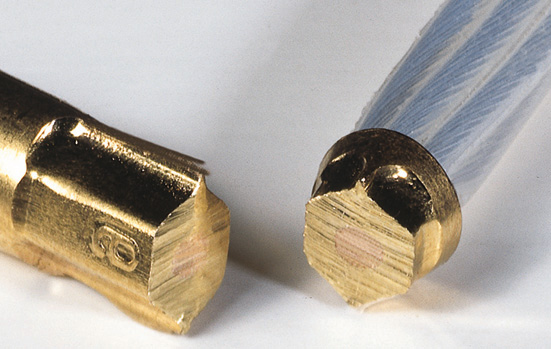

冷間溶接によって接合したケーブルとプラグは下の写真のように1つの固体の金属ごとく強固に接合されます。

ケーブルのもつ接点抵抗の因子の中から"銅とプラグ間の抵抗"が取り除かれることにより、存在する接点抵抗はプラグと端子間のみとなります。

cutaway

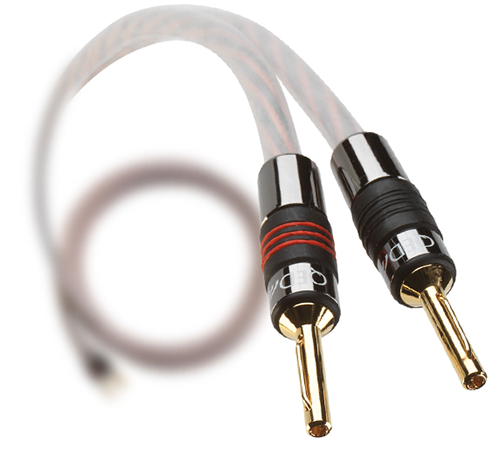

またAirloc™プラグのうちバナナプラグについてはFortéブレードと呼ばれる独自構造を採用しています。

このプラグ自体は、銅の約2倍の抵抗率を持つ真鍮製です。このため、当社のバナナプラグはその断面積が接続するケーブルの2倍以上になるように設計しプラグ素材の余分な抵抗を効果的に相殺しています。

更にプラグ表面には銅とほぼ同等の抵抗率を持ち、さらに重要なことに空気中で酸化しない高純度の金を用いてメッキしています。



airlocmetal



そしてFortéのプラグピンセクションは、スプリングによってアンプやスピーカー端子との接触面積を最大化するように設計されています。また、スプリングを搭載する利点としてはアンプやスピーカー端子におけるLchの+ー、Rchの+ーそれぞれのソケットに対して全く同等のテンションをかけられる事です。



これら上述した理由によって

QEDではQED社製のスピーカーケーブルの端末にAIRLOCプラグの使用を強く推奨しています。

なおAIRLOCを用いた端末処理は認定スペシャリスト(AIRLOC Authorized Specialst)在籍店舗で行ってください。

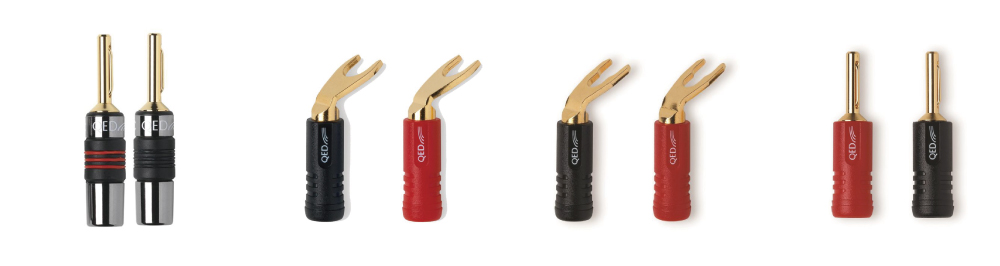

AIRLOC



AIRLOC AUTHORIZED SPECIALIST

ESFSTORE SQ 300x full

■ESF直販ストア



rgb white logo

■ESFストア 楽天市場店



QED AIRLOC

■でんき堂スクエア湘南



昨今並行輸入品のAIRLOC端子のトラブルが多数報告されています。

下記並行輸入品に関する弊社の取り扱いをご一読くださいますようお願いいたします。

esf caution banner

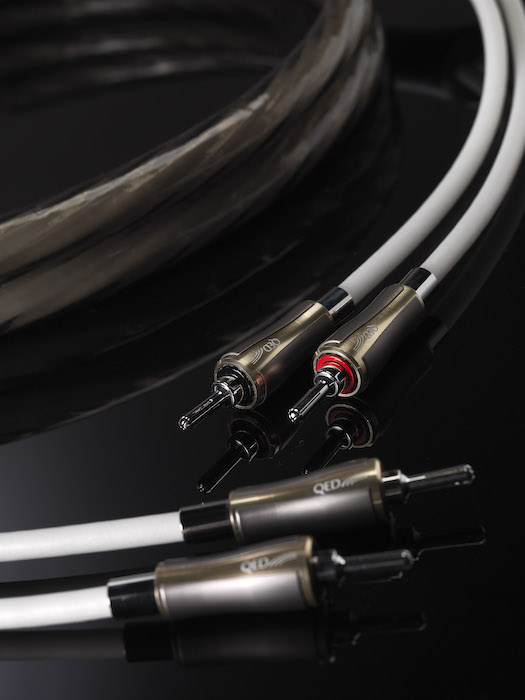

QED Supremus Cable 6

QED

メーカーサイトURL:http://www.qed.co.uk/

科学的根拠に基づくハイファイ・オーディオ・ケーブルのリーディングカンパニー


QEDは1973年にボフ・アブラハムとイアン・ヴァインによって設立された英国のケーブルメーカーです。
独自の「GENESISレポート」による科学的根拠に基づいた製品設計、生産技術を駆使しパフォーマンスと信頼性の両方で最高レベルに到達した妥協の無い製品を手頃なプライスでお届けします。



英国のオーディオのスペシャリストであるQEDは、50年近くにわたり優れたオーディオ/AVケーブルの設計とエンジニアリングを行っており、ケーブルブランドの元祖の1つと言われています。

1970年代に発売され今もなお販売されているProfile 79 Strandは、世界初の「スペシャリスト」スピーカーケーブルとして広く認知されています。

それ以来、エンジニアはQED製品がケーブルマーケットの最先端に位置し続けるべく研究開発を行っており、この絶え間ないイノベーションの追求と培ってきた伝統が、QEDの製品品質を支えています。



pdf iconQEDカタログ2021.pdf



製品一覧

supremus

SUPREMUS【生産完了品】

スピーカーケーブル

QED Genesis Silver Spiral 2 600400

Signature Genesis Silver Spiral

スピーカーケーブル

QED Signature Revelation

Signature Revelation

スピーカーケーブル

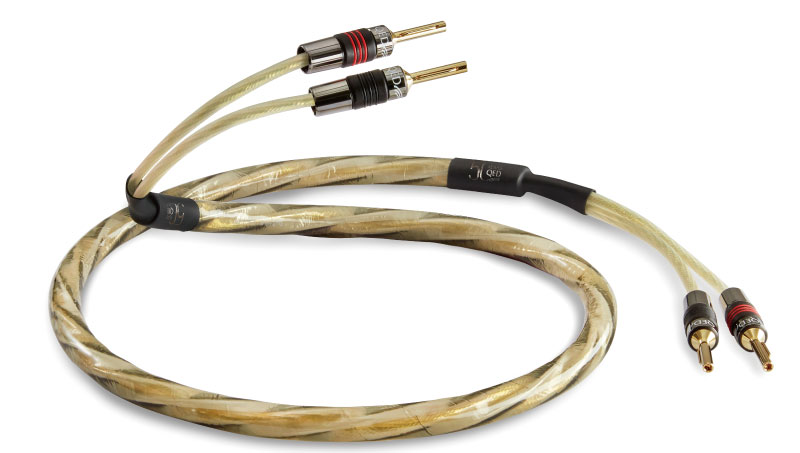

GAXT800453

REFERENCE GOLDEN ANNIVERSARY XT

スピーカーケーブル

QED Reference X Tube 400

REFERENCE X-TUBE400

スピーカーケーブル

QED Silver Anniversary XT

 REFERENCE SILVER ANNIVERSARY XT

スピーカーケーブル

QED XT40i

REFERENCE XT40i

スピーカーケーブル

PXT25

REFERENCE XT25(&Bi-Wire)

スピーカーケーブル

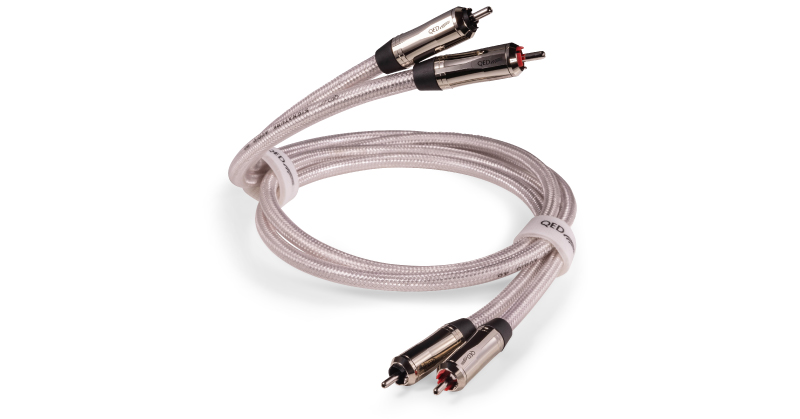

signature audio 800x419

Signature Audio 40

RCAインターコネクトケーブル

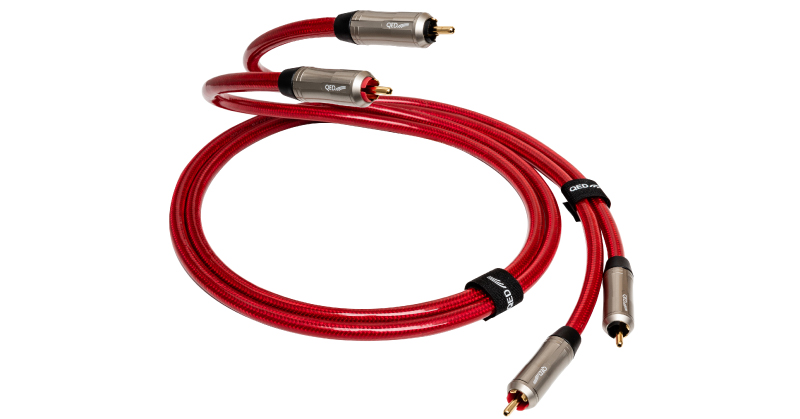

Reference Audio 800x419

Reference Audio 40

RCAインターコネクトケーブル

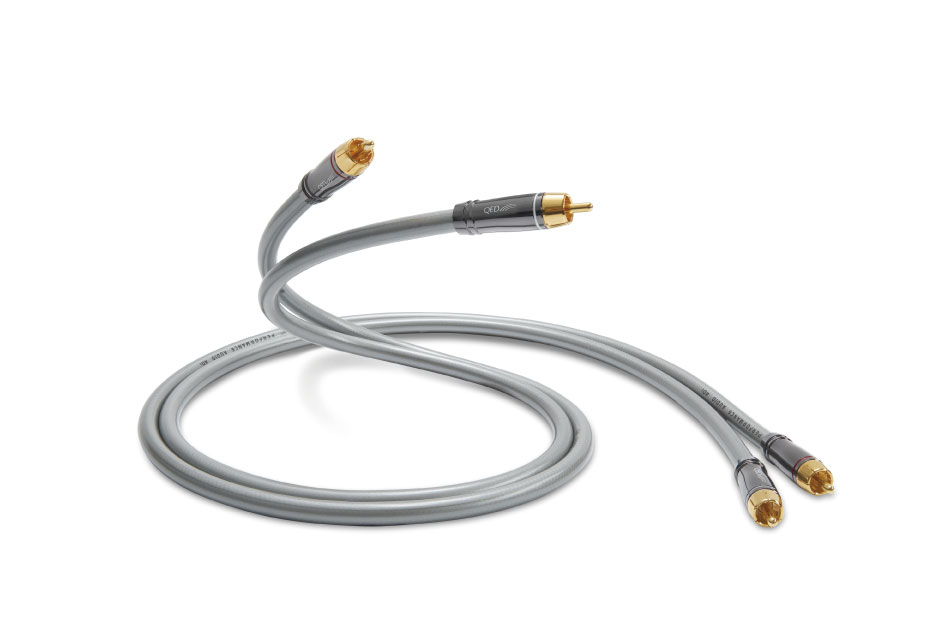

PA40i HP用

Performance Audio 40i

RCAインターコネクトケーブル

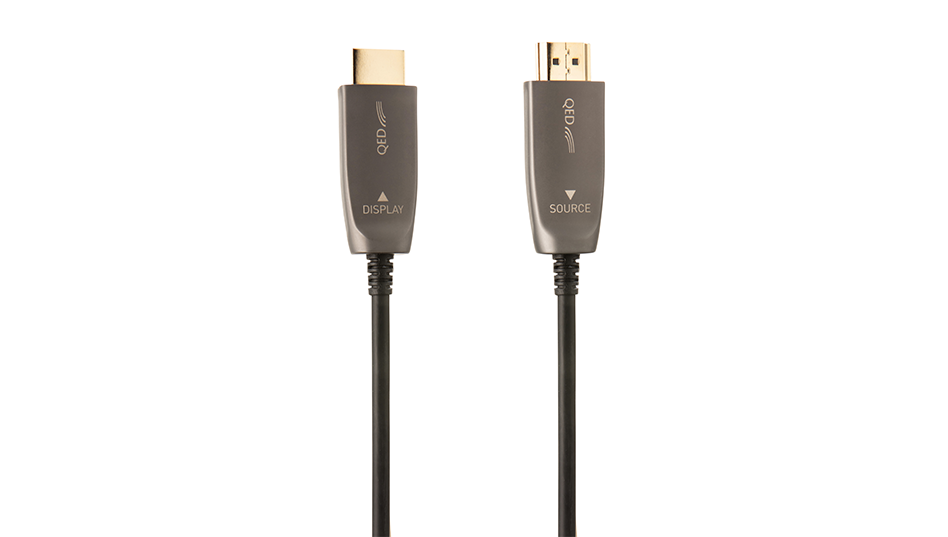

QA LSZH

Performance Active Optical HDMI LSZH

HDMIケーブル

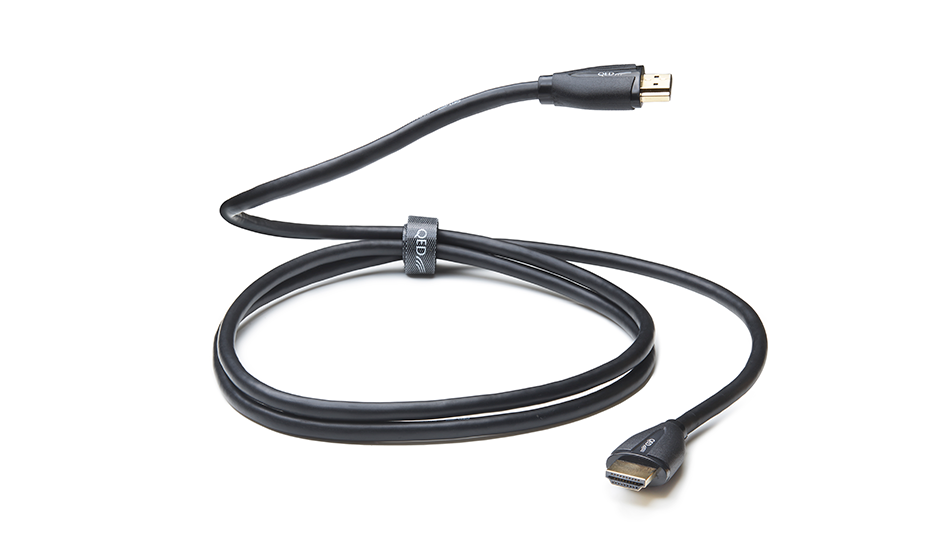

HDMI Cable2 ultra

Performance HDMI Ultra High Speed

HDMIケーブル

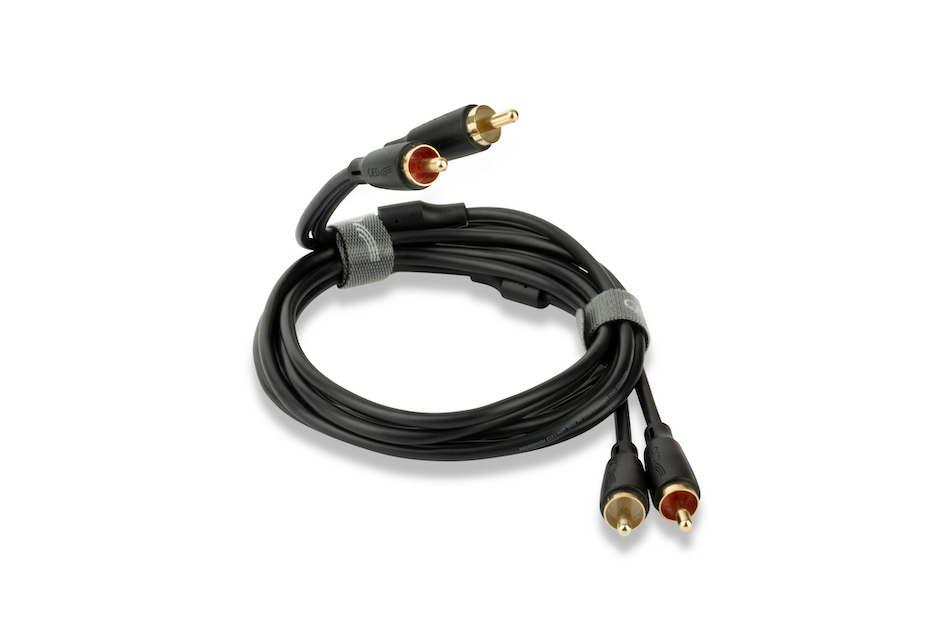

Phono to Phono Cable 3

CONNECT PHONO-PHONO (RCA)

RCAケーブル

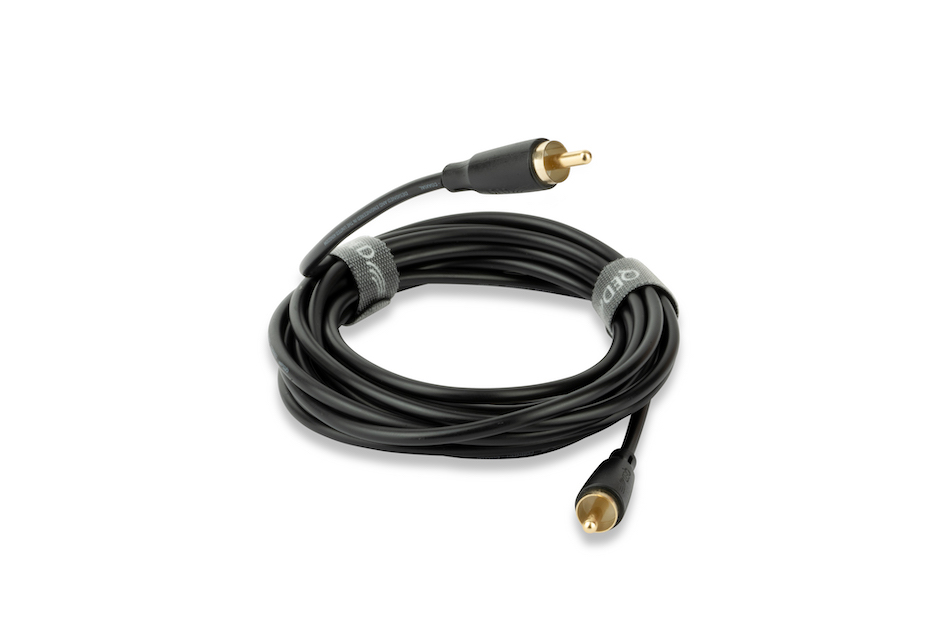

Subwoofer Cable Cable3

CONNECT SUB WOOFER (RCA)

サブウーファーケーブル

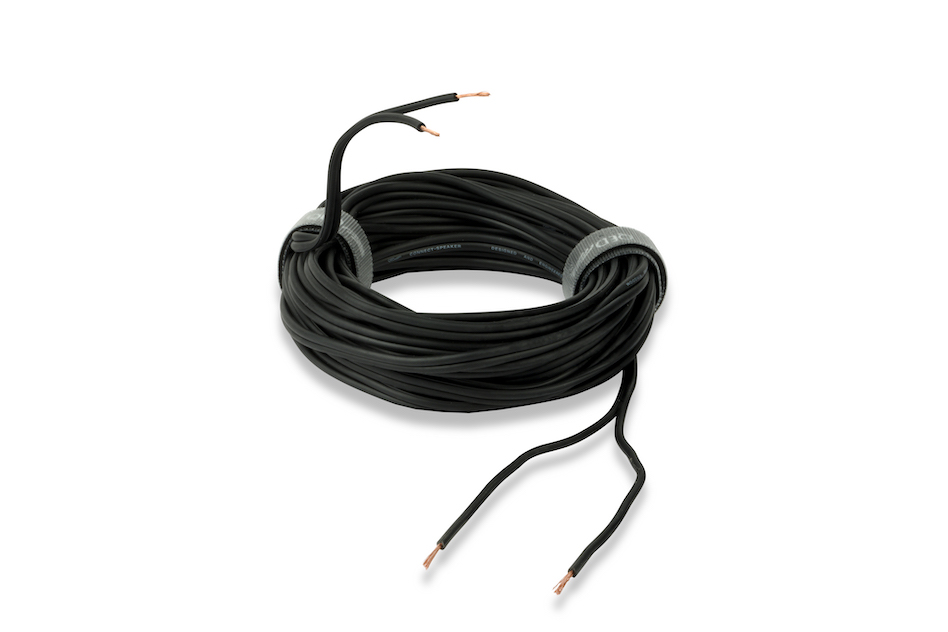

Bare Wire Termination Cable3

CONNECT SPEAKER

スピーカーケーブル

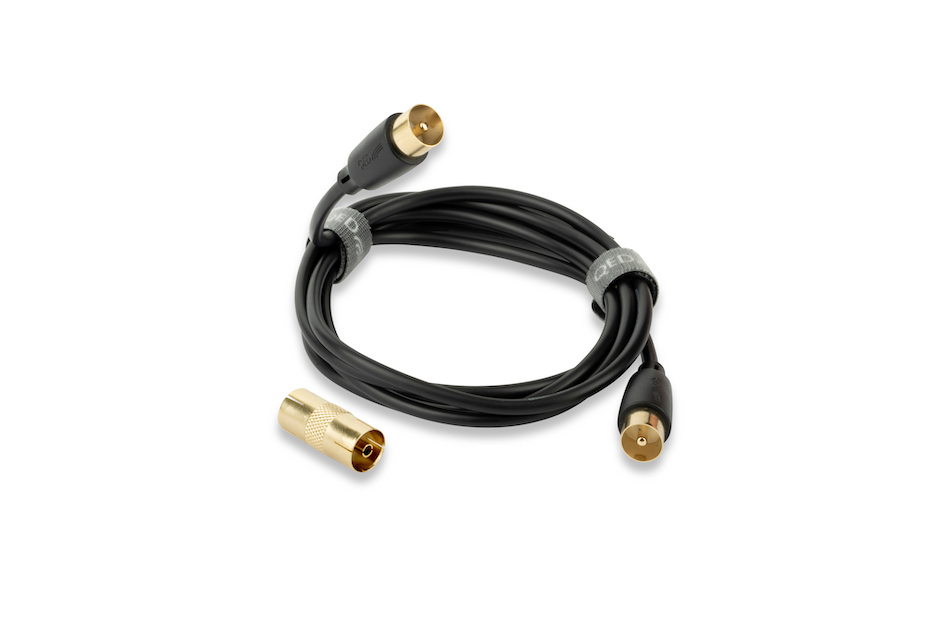

Aerial Cable Cable 3

CONNECT AERIAL

アンテナケーブル

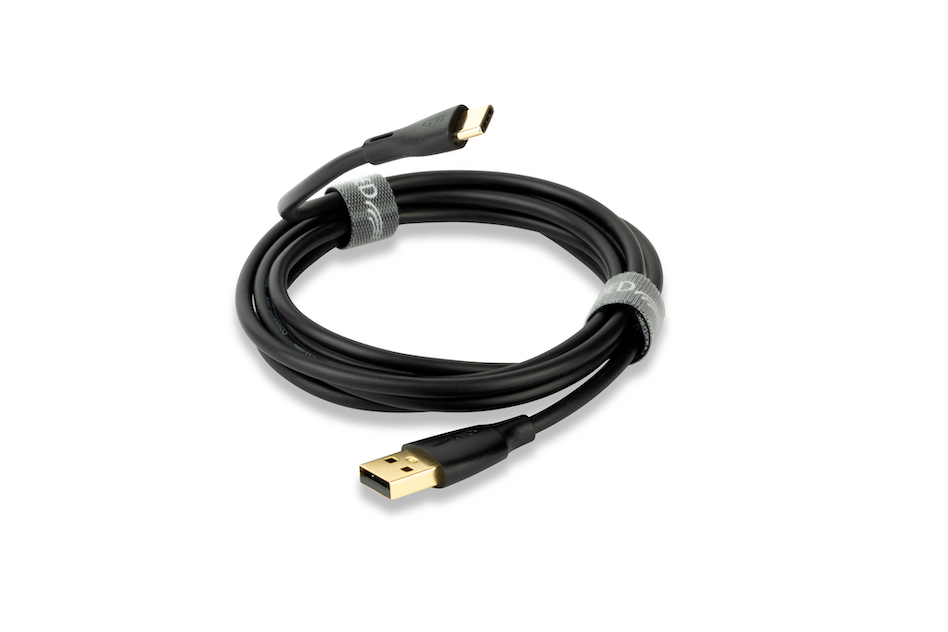

USB A to C Cable 1.5m Cable3

CONNECT USB A(M)-C

USBケーブル

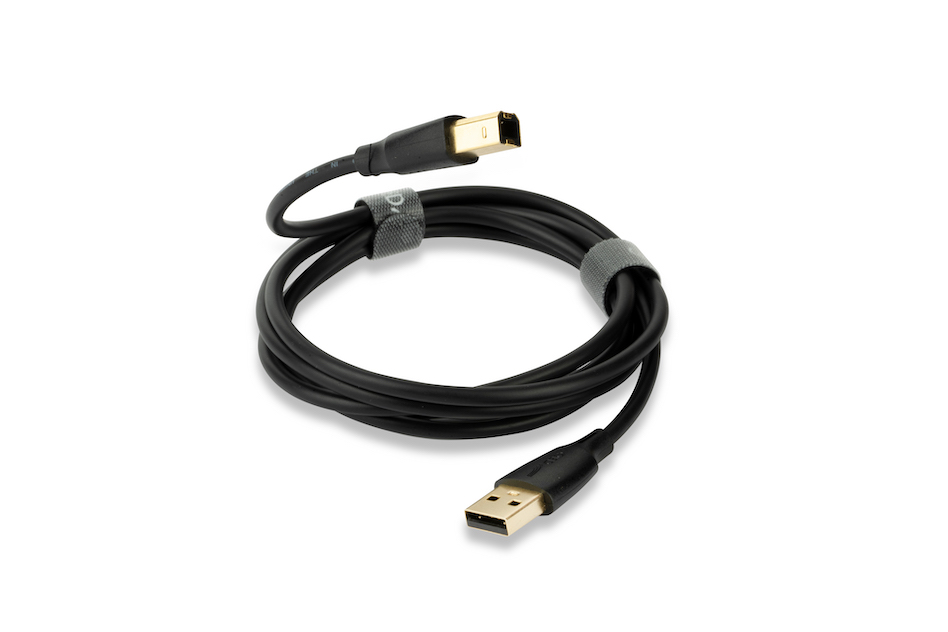

USB A to B Cable Cable3

CONNECT USB A(M)-B

USBケーブル

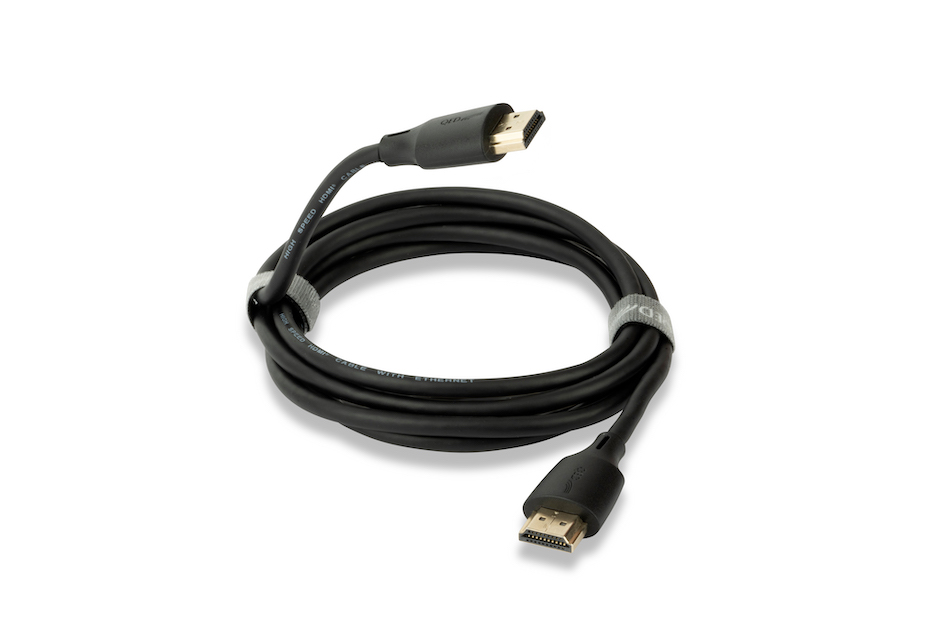

HDMI A to HDMI A Cable3

CONNECT HDMI

HDMIケーブル

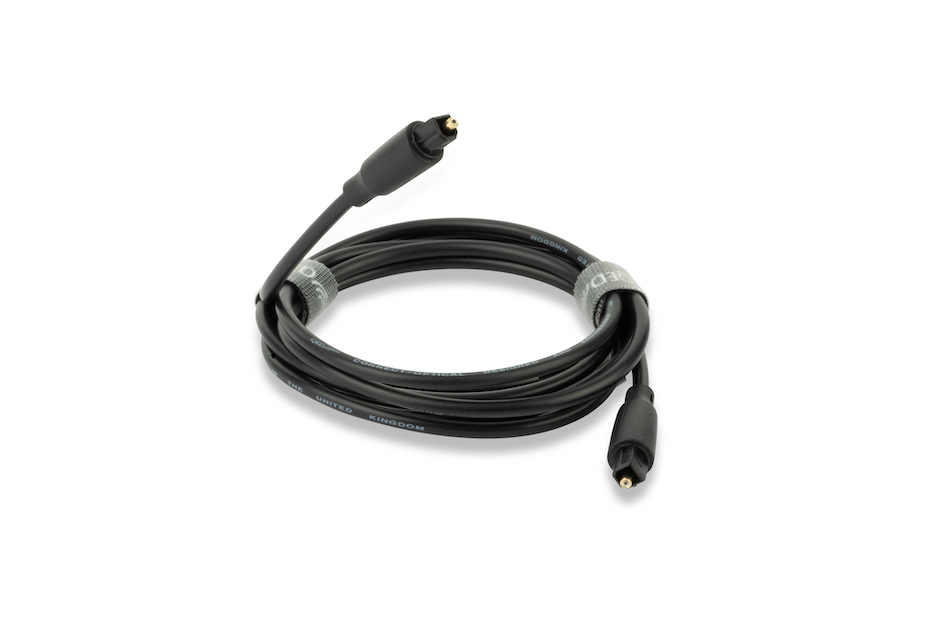

Optical Cable Cable3

CONNECT OPTICAL

OPTICALケーブル

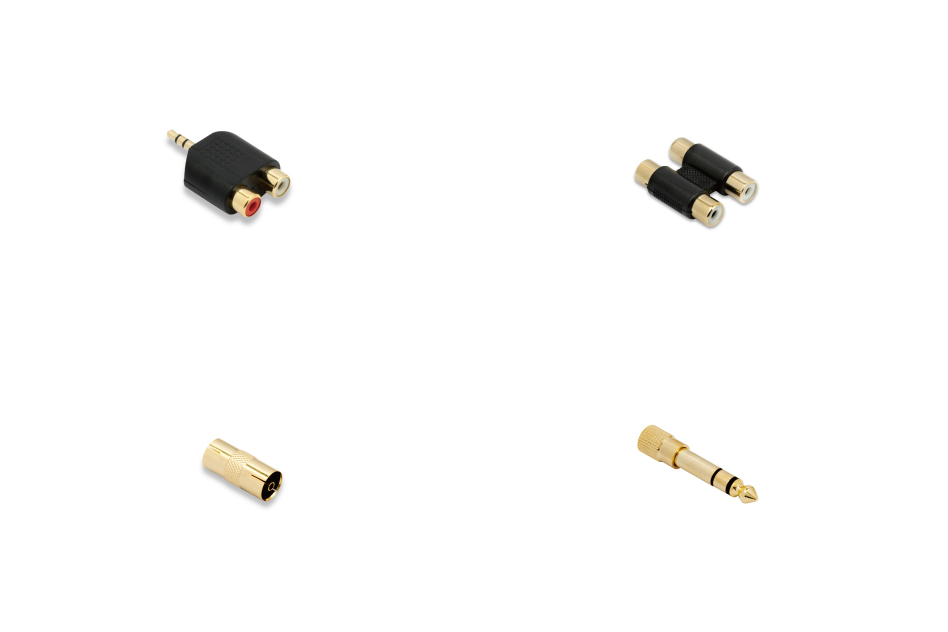

CONNECT ADAPTOR

CONNECT ADAPTOR

変換・延長アダプター
